Planscheibe Bison Typ 4304-315
Produktinformationen "Planscheibe Bison Typ 4304-315"

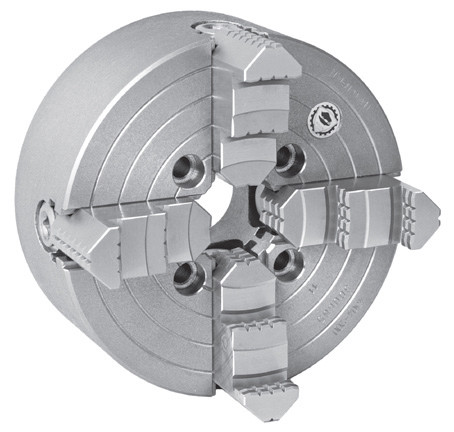

Vierbacken-Planscheibe, zylindrische Aufnahme, Bison
- Typ 4304 Ø 315 mm
- Futterkörper aus Guss
- mit zusätzlichen T-Nuten
- einteilige Backen
- inkl. 1 Satz harter Umkehrbacken,
Spannschlüssel und Befestigungsschrauben
| Backen: | einteilige Backen |
|---|---|
| DIN: | Zylindrische Aufnahme |
| Fabrikat: | Bison |
| Material: | Guss |
| Ø : | 315 mm |

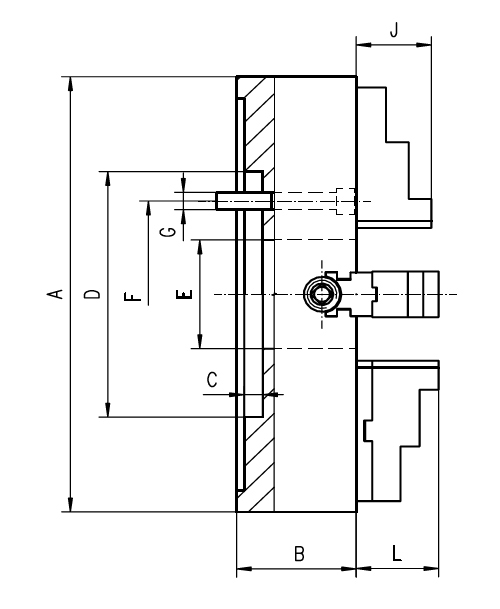

Technische Daten
| A | B | C | D | E | F | G | J | L | kg |
| 200 | 80 | 5 | 110 | 50 | 82,6 | 4xM10 | 40,3 | 46,4 | 14 |
| 250 | 85 | 7 | 150 | 65 | 104,8 | 4xM12 | 40,3 | 60,4 | 25 |
| 315 | 95 | 7 | 175 | 80 | 133,4 | 4xM16 | 49,8 | 60,9 | 39 |
| 400 | 105 | 10 | 200 | 100 | 171,4 | 4xM16 | 49,8 | 72,3 | 61 |
| 500 | 120 | 12 | 270 | 125 | 235,0 | 4xM20 | 59,8 | 97,8 | 105 |
| 630 | 140 | 12 | 270 | 160 | 235,0 | 4xM20 | 59,8 | 97,8 | 163 |
| Inkl. 1 Satz harter Umkehrbacken und 1 Schlüssel / Incl. 1 set of solid reversible jaws and 1 wrench |
|||||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
