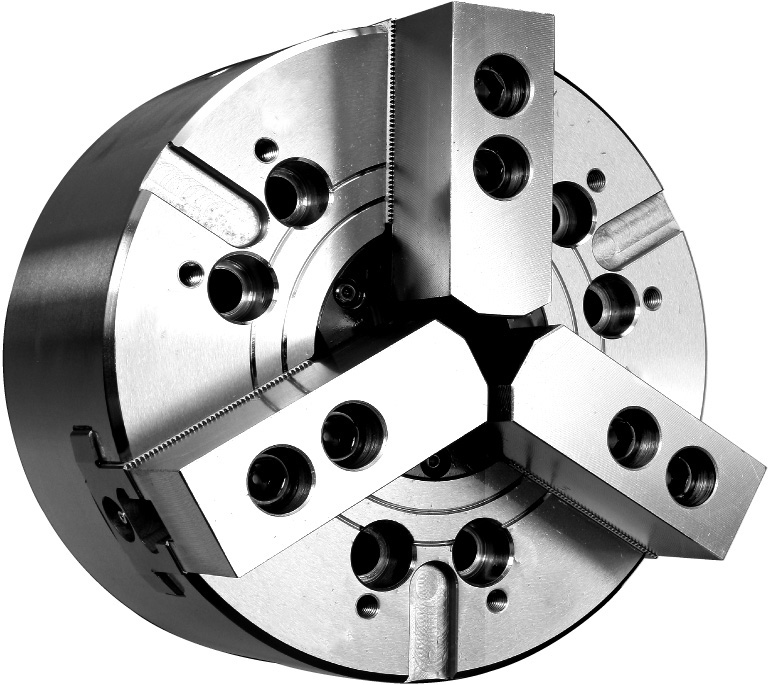

Dreibacken-Kraftspannfutter N-210A8 Ø 254 mm
1.727,65 €
Sofort verfügbar, Lieferzeit: 1-3 Werktagen
Produktinformationen "Dreibacken-Kraftspannfutter N-210A8 Ø 254 mm"
Dreibacken-Kraftspannfutter N-210A8 DIN 55026,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°
- Typ N-210A8 Ø 254 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling
| Ausführung: | 3-Backen Drehfutter |
|---|---|
| DIN: | 55026 |
| Durchgangsbohrung: | mit |
| Ø : | 254 mm |
Technische Daten
| Typ / Type |
Fig | Backenhub / Jaw stroke mm |
Zugrohrhub / Plunger stroke mm |
Max. Betätigungskraft / Max. pull force (kN) |
Max. Spannkraft / Max. gripping force (kN) |
| N-210A8 | 1 | 8,8 | 19 | 43 | 111 |
| Max. Betätigungsdruck / Max. operating pessure (kN) |
Passende harte Aufsatzbacken / Matching hard jaws |
Passende weiche Aufsatzbacken / Matching soft jaws |
Passender Zylinder / Matching cylinder |
Max. Drehzahl / Max. speed (rpm) |
kg |
| 27,5 | HJ10 | HC10 | M1875 | 4200 | 38 |

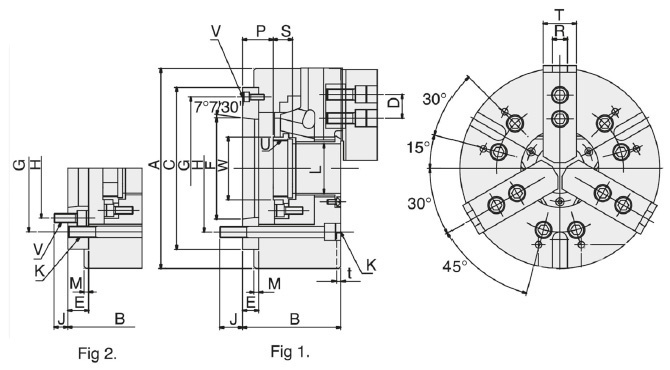

| Typ / Type |
A mm |
B mm |
D mm |
E mm |
F mm |
C mm |
H mm |
J mm |
K |
| N-210A8 | 254 | 113 | 30 | 18 | 139,719 | 220 | 171,45 | 24 | 6xM16 |
| L mm |
M mm |
P max. |
P min. |
R mm |
S mm |
T mm |
U max. |
V | |
| 75 | 5 | 26,5 | 7,5 | 16 | 25 | 42 | M85x2,0 | 6xM8 | |
| Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor |
|||||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
Importeur/Hersteller:
Gedema GmbH
Berchumer Str. 74
58093 Hagen
E-Mail: info@messwelt.com
E-Mail: info@gedema.com
Ausgenommen sind Artikel bei denen explizit der Hersteller genannt wird.
Zubehör

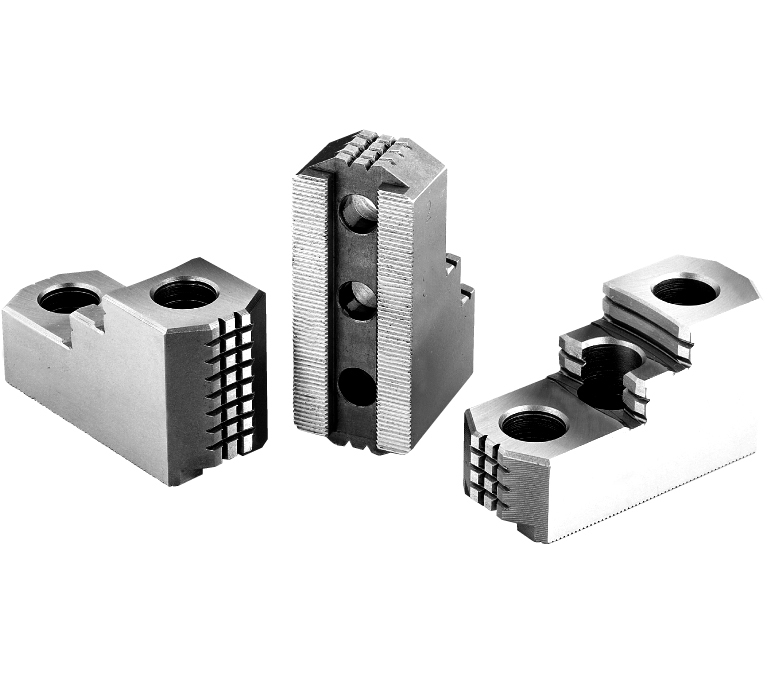

Harte Aufsatzbacke HJ10 für Kraftspannfutter - Verzahnung 1,5 x 60°- Backen kompatibel zu Kitagawa Kraftspannfuttern- Preis pro Stück

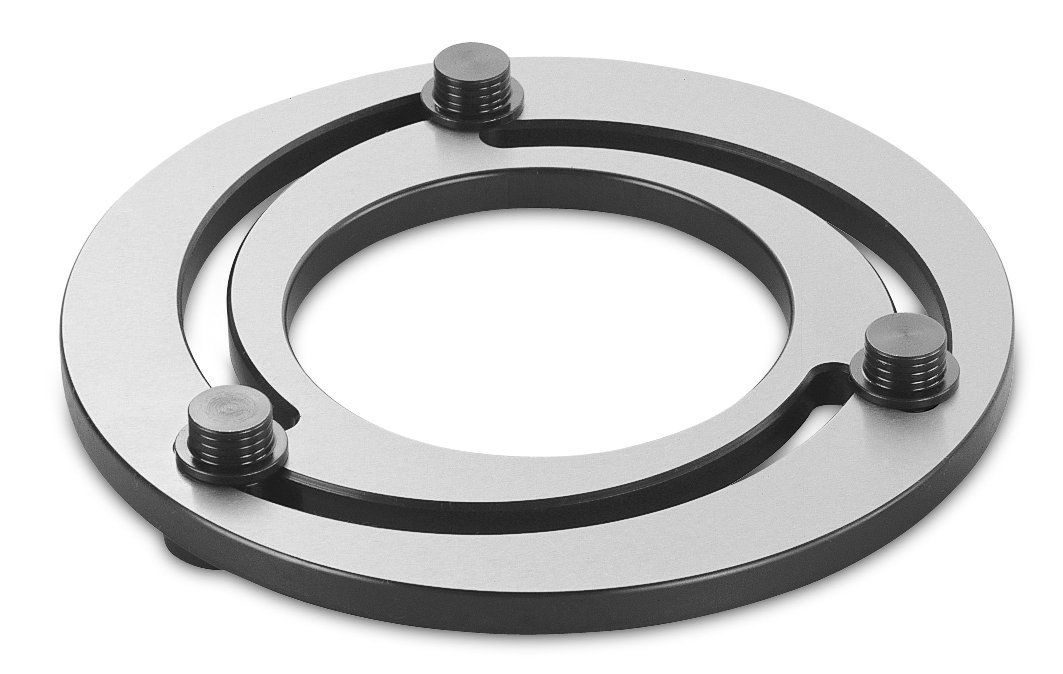

Ausdrehvorrichtung für Kraftspannfutter - für Futter-Typ 210 - zum präzisen Ausdrehen von Spannbacken- schnelle und flexible Handhabung

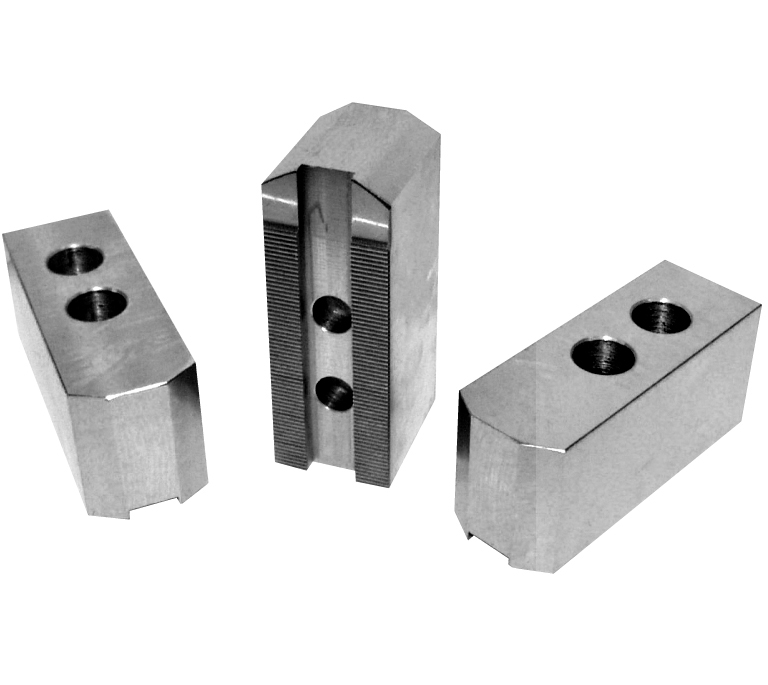

Weiche Aufsatzbacke Typ HC10 für Kraftspannfutter - Verzahnung 1,5 x 60°- Backen kompatibel zu Kitagawa Kraftspannfuttern- Preis pro Stück

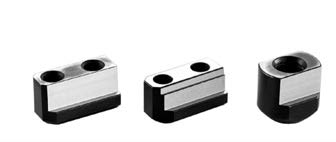

Nutenstein für Kraftspannfutter,Typ N0210-0H - passend zu Futter: N-210, NB-210 - Lieferung erfolgt ohne Schrauben- Preis pro Stück

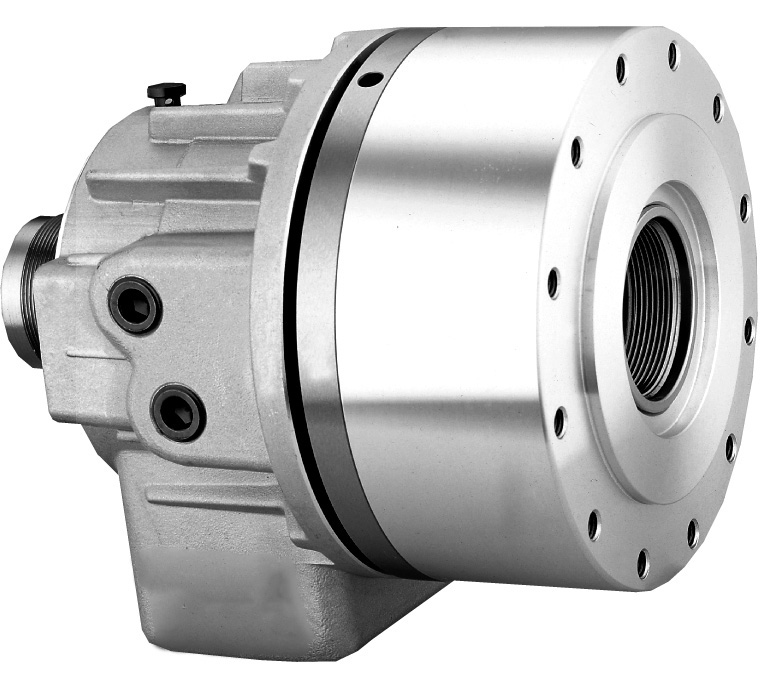

Kraftspannfutter Hydraulikzylinder Typ 10M1875mit Durchgang für hohe Drehzahlen - inkl. Kühlmittelsammler - kompakte und leichte Bauweise - große Bohrung- geeignet für hohe Drehzahlen

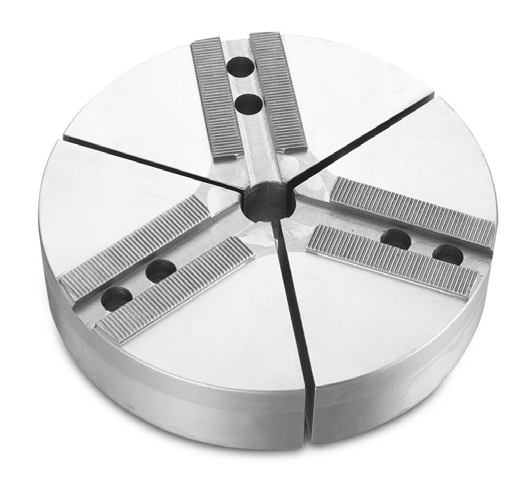

Weiche Segmentbacken für Kraftspannfutter,Verzahnung 1,5 x 60° - für Futter-Typ 210 - Material: Stahl- besonders für verformungsempfindliche Werkstücke geeignet - Spannkraftübertragung auf große Spannfläche, da das Werkstück fast vollständig umschlossen wird - können als Backenrohling für Sonderbacken genutzt werden - Preis pro Satz
