Dreibacken-Kraftspannfutter NB-212A8 Ø 318 mm
Produktinformationen "Dreibacken-Kraftspannfutter NB-212A8 Ø 318 mm"
Dreibacken-Kraftspannfutter NB-212A8 DIN 55026,
mit großer Durchgangsbohrung - Verzahnung 1,5 x 60°
- Typ NB-212A8 Ø 318 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- Backen kompatibel zu Kitagawa Typ BB200
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling
| Ausführung: | 3-Backen Drehfutter |
|---|---|
| DIN: | 55026 |
| Durchgangsbohrung: | mit |
| Ø : | 318 mm |
Technische Daten
| Typ / Type |
Backenhub / Jaw stroke mm |
Zugrohrhub / Plunger stroke mm |
Max. Betätigungskraft / Max. pull force (kN) |
Max. Spannkraft / Max. gripping force (kN) |
Max. Betätigungsdruck / Max. operating pessure (kN) |
| NB-212A8 | 8,8 | 19 | 43 | 111 | 19,5 |
| Passende harte Aufsatzbacken / Matching hard jaws |
Passende weiche Aufsatzbacken / Matching soft jaws |
Passender Zylinder / Matching cylinder |
Max. Drehzahl / Max. speed (rpm) |
kg | |
| HJ12 | HC12 | RC-15 | 3300 | 61 | |

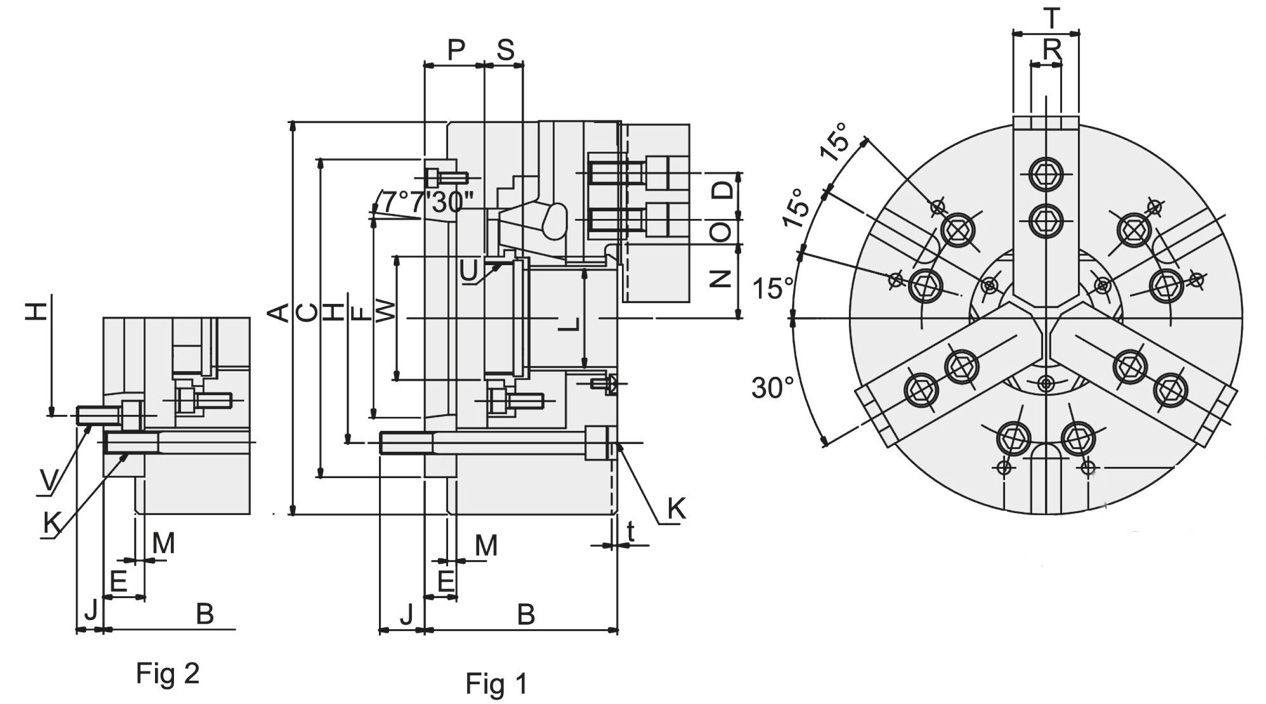

| Typ / Type |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
H mm |
J mm |
K | L mm |
M mm |
| NB-212A8 | 318 | 137 | 300 | 30 | 33 | 139,719 | 171,45 | 20 | 6-M20 | 110 | 6 |
| O max. |
O min. |
P max. |
P min. |
t mm |
R mm |
S max. |
T min. |
U max. |
V | W max. |
|
| 53,5 | 19 | 37 | 14 | 5 | 21 | 28 | 52 | M115x2 | 6xM16 | 94 | |
| Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor |
|||||||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
