Dreibacken-Kraftspannfutter NB-206A5 Ø 175 mm
Produktinformationen "Dreibacken-Kraftspannfutter NB-206A5 Ø 175 mm"
Dreibacken-Kraftspannfutter NB-206A5 DIN 55026,
mit großer Durchgangsbohrung - Verzahnung 1,5 x 60°
- Typ NB-206A5 Ø 175 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- Backen kompatibel zu Kitagawa Typ BB200
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling
| Ausführung: | 3-Backen Drehfutter |
|---|---|
| DIN: | 55026 |
| Durchgangsbohrung: | mit |
| Ø : | 175 mm |
Technische Daten
| Typ / Type |
Backenhub / Jaw stroke mm |
Zugrohrhub / Plunger stroke mm |
Max. Betätigungskraft / Max. pull force (kN) |
Max. Spannkraft / Max. gripping force (kN) |
Max. Betätigungsdruck / Max. operating pessure (kN) |
| NB-206A5 | 6 | 12 | 22 | 57 | 18 |
| Passende harte Aufsatzbacken / Matching hard jaws |
Passende weiche Aufsatzbacken / Matching soft jaws |
Passender Zylinder / Matching cylinder |
Max. Drehzahl / Max. speed (rpm) |
kg | |
| HJ06 | HC06 | RCS-8 | 6000 | 14,5 | |

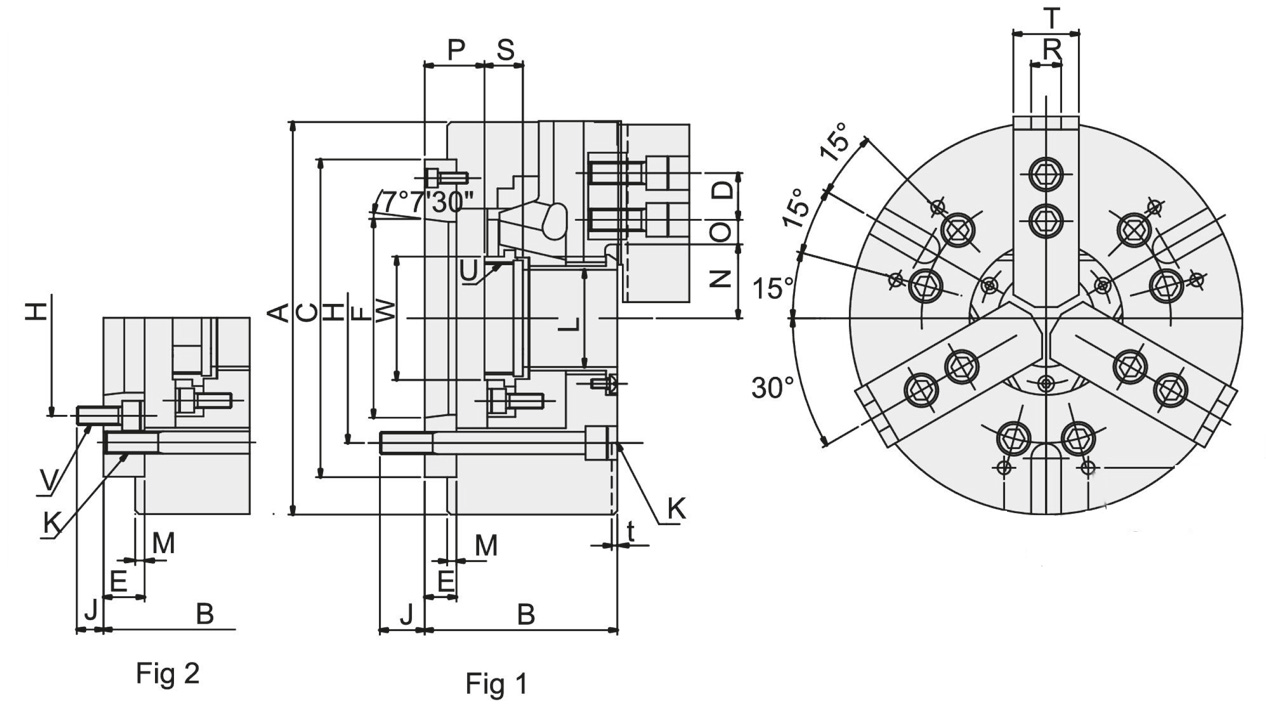

| Typ / Type |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
H mm |
J mm |
K | L mm |
M mm |
| NB-206A5 | 175 | 75 | 140 | 20 | 30 | 82,563 | 104,78 | 16 | 6-M10 | 52 | 5 |
| O max. |
O min. |
P max. |
P min. |
t mm |
R mm |
S max. |
T min. |
U max. |
V | W max. |
|
| 24 | 7,5 | 25 | 12,5 | 5 | 12 | 19 | 32 | M60x2,0 | 6xM16 | 60 | |
| Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor |
|||||||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
