Dreibacken-Kraftspannfutter NB-208A6 Ø 215 mm
1.656,81 €*
Sofort verfügbar, Lieferzeit: 1-3 Werktagen
Produktinformationen "Dreibacken-Kraftspannfutter NB-208A6 Ø 215 mm"
Dreibacken-Kraftspannfutter NB-208A6 DIN 55026,
mit großer Durchgangsbohrung - Verzahnung 1,5 x 60°
- Typ NB-208A6 Ø 215 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- Backen kompatibel zu Kitagawa Typ BB200
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling
| Ausführung: | 3-Backen Drehfutter |
|---|---|
| DIN: | 55026 |
| Durchgangsbohrung: | mit |
| Ø : | 215 mm |
Technische Daten
| Typ / Type |
Backenhub / Jaw stroke mm |
Zugrohrhub / Plunger stroke mm |
Max. Betätigungskraft / Max. pull force (kN) |
Max. Spannkraft / Max. gripping force (kN) |
Max. Betätigungsdruck / Max. operating pessure (kN) |
| NB-208A6 | 7,4 | 17 | 34,89 | 89 | 18 |
| Passende harte Aufsatzbacken / Matching hard jaws |
Passende weiche Aufsatzbacken / Matching soft jaws |
Passender Zylinder / Matching cylinder |
Max. Drehzahl / Max. speed (rpm) |
kg | |
| HJ08 | HC08 | RCS-10 | 4600 | 24,5 | |

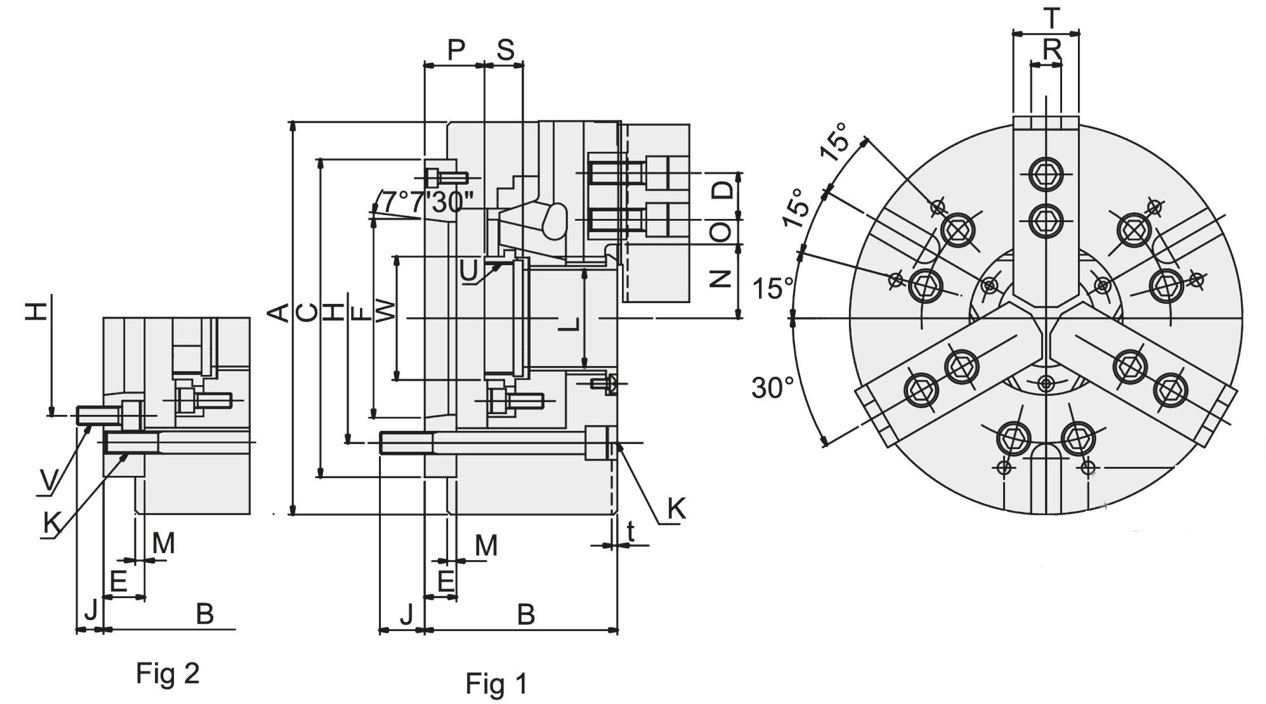

| Typ / Type |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
H mm |
J mm |
K | L mm |
M mm |
| NB-208A6 | 215 | 103 | 170 | 25 | 22,5 | 106,375 | 133,35 | 16 | 6-M12 | 66 | 7 |
| O max. |
O min. |
P max. |
P min. |
t mm |
R mm |
S max. |
T min. |
U max. |
V | W max. |
|
| 25,5 | 18,5 | 12,5 | 4 | 5 | 14 | 25 | 37 | M74x2,0 | 6xM16 | 80 | |
| Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor |
|||||||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||||||||
