Dreibacken-Kraftspannfutter N-206 Ø 169 mm
1.140,83 €*
Sofort verfügbar, Lieferzeit: 1-3 Werktagen
Produktinformationen "Dreibacken-Kraftspannfutter N-206 Ø 169 mm"
Dreibacken-Kraftspannfutter N-206 zylindrische Aufnahme,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°
- Typ N-206 Ø 169 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- Backen kompatibel zu Kitagawa Typ B200
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling
| Ausführung: | 3-Backen Drehfutter |
|---|---|
| DIN: | Zylindrische Aufnahme |
| Durchgangsbohrung: | mit |
| Ø : | 169 mm |
Technische Daten
| Typ / Type |
Backenhub / Jaw stroke mm |
Zugrohrhub / Plunger stroke mm |
Max. Betätigungskraft / Max. pull force (kN) |
Max. Spannkraft / Max. gripping force (kN) |
Max. Betätigungsdruck / Max. operating pessure (kN) |
| N-206 | 5,5 | 12 | 22 | 57 | 28,5 |
| Trägheitsmoment / Moment of inertia (kgf-m2) |
Passende harte Aufsatzbacken / Matching hard jaws |
Passende weiche Aufsatzbacken / Matching soft jaws |
Passender Zylinder / Matching cylinder |
Max. Drehzahl / Max. speed (rpm) |
kg |
| 0,057 | HJ06 | HC06 | M1246 | 6000 | 12,5 |

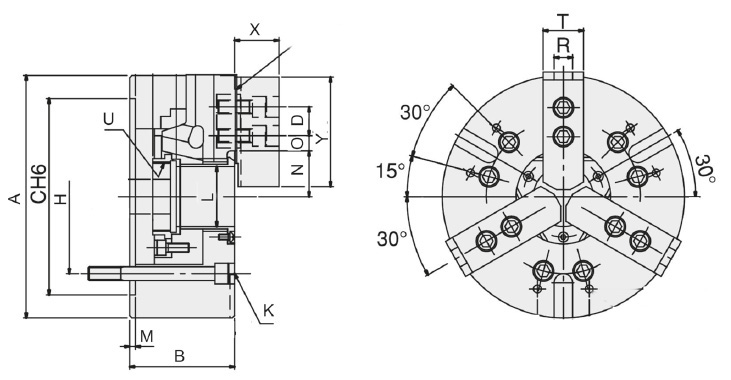

| Typ / Type |
A mm |
B mm |
C(H6) mm |
H mm |
M mm |
L mm |
U max. |
T mm |
| N-206 | 169 | 81 | 140 | 104,78 | 5 | 45 | M55x2 | 32 |
| Y mm |
X mm |
D mm |
N max. mm |
O max. mm |
O min. mm |
R mm |
K mm |
|
| 66 | 29 | 20 | 32 | 22,75 | 9,25 | 12 | 6-M10x80 | |
| Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor |
||||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
||||||||
