Dreibacken-Kraftspannfutter N-218 Ø 450 mm
6.697,77 €*
Lieferzeit auf Anfrage
Produktinformationen "Dreibacken-Kraftspannfutter N-218 Ø 450 mm"
Dreibacken-Kraftspannfutter N-218 zylindrische Aufnahme,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°
- Typ N-218 Ø 450 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- Backen kompatibel zu Kitagawa Typ B200
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling
| Ausführung: | 3-Backen Drehfutter |
|---|---|
| DIN: | Zylindrische Aufnahme |
| Durchgangsbohrung: | mit |
| Ø : | 450 mm |
Technische Daten
| Typ / Type |
Backenhub / Jaw stroke mm |
Zugrohrhub / Plunger stroke mm |
Max. Betätigungskraft / Max. pull force (kN) |
Max. Spannkraft / Max. gripping force (kN) |
Max. Betätigungsdruck / Max. operating pessure (kN) |
| N-218 | 10,6 | 23 | 71 | 180 | 23,5 |
| Trägheitsmoment / Moment of inertia (kgf-m2) |
Passende harte Aufsatzbacken / Matching hard jaws |
Passende weiche Aufsatzbacken / Matching soft jaws |
Passender Zylinder / Matching cylinder |
Max. Drehzahl / Max. speed (rpm) |
kg |
| 4,77 | HJ15 | HC15 | M2511 | 2000 | 166 |

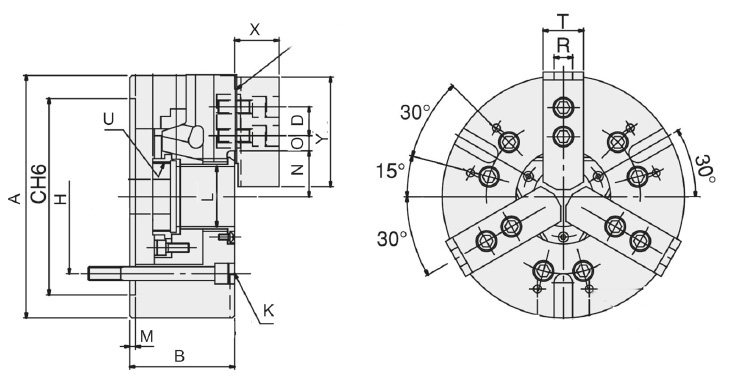

| Typ / Type |
A mm |
B mm |
C(H6) mm |
H mm |
M mm |
L mm |
U max. |
T mm |
| N-218 | 450 | 133 | 300 | 235 | 6 | 117,5 | M130x2 | 50 |
| Y mm |
X mm |
D mm |
N max. mm |
O max. mm |
O min. mm |
R mm |
K mm |
|
| 135 | 70 | 43 | 82 | 78,25 | 18,25 | 22 | 6-M20x135 | |
| Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor |
||||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
||||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
Importeur/Hersteller:
Gedema GmbH
Berchumer Str. 74
58093 Hagen
E-Mail: info@messwelt.com
E-Mail: info@gedema.com
Ausgenommen sind Artikel bei denen explizit der Hersteller genannt wird.
