Vierbacken-Kraftspannfutter NIT-215A8 Ø 381 mm
Produktinformationen "Vierbacken-Kraftspannfutter NIT-215A8 Ø 381 mm"
Vierbacken-Kraftspannfutter NIT-215A8 DIN 55026,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°
- Typ NIT-215A8 Ø 381 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling
| Ausführung: | 4-Backen Drehfutter |
|---|---|
| DIN: | 55026 |
| Durchgangsbohrung: | mit |
| Ø : | 381 mm |
Technische Daten
| Typ / Type |
Backenhub / Jaw stroke mm |
Zugrohrhub / Plunger stroke mm |
Max. Betätigungskraft / Max. pull force (kN) |
Max. Spannkraft / Max. gripping force (kN) |
Max. Betätigungsdruck / Max. operating pessure (kN) |
| NIT-215A8 | 10,6 | 23 | 71 | 180 | 23,5 |
| Trägheitsmoment / Moment of inertia (kgf-m2) |
Passende harte Aufsatzbacken / Matching hard jaws |
Passende weiche Aufsatzbacken / Matching soft jaws |
Passender Zylinder / Matching cylinder |
Max. Drehzahl / Max. speed (rpm) |
kg |
| 2,331 | HJ15 | HC15 | M2511 | 1900 | 114 |

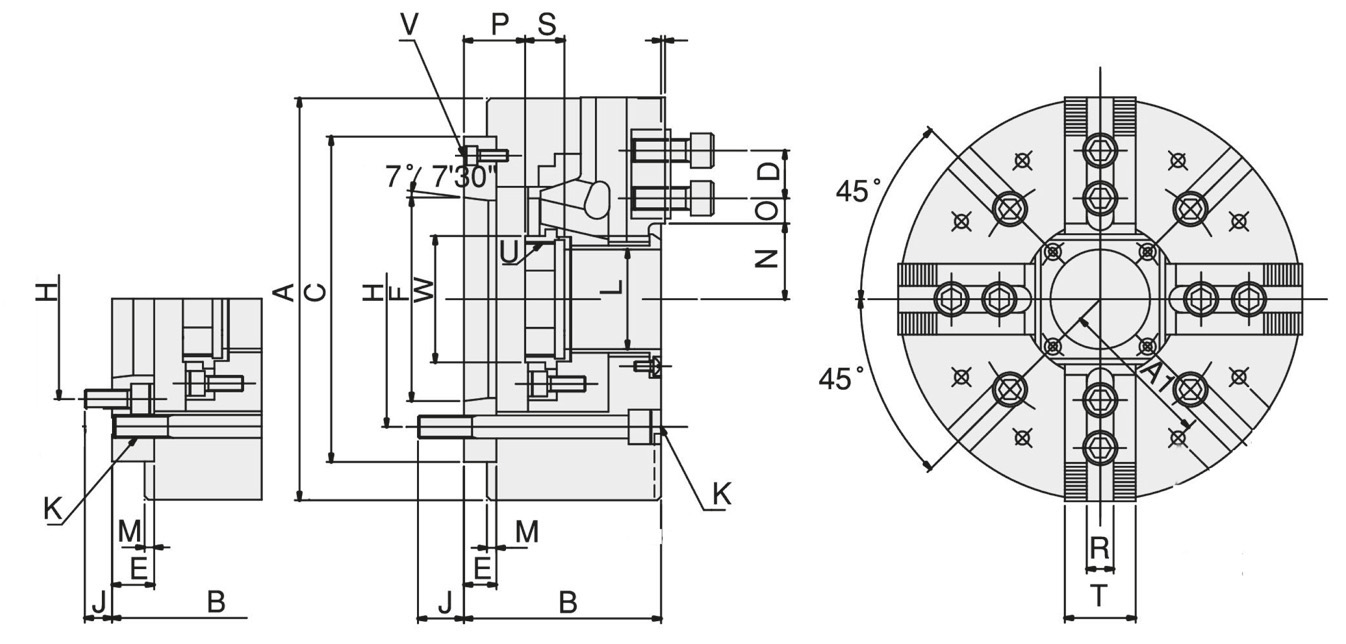

| Typ / Type |
A mm |
B mm |
D mm |
E mm |
F mm |
C mm |
H mm |
J mm |
K | L mm |
| NIT-215A8 | 381 | 160 | 43 | 33 | 139,719 | 300 | 171,45 | 24 | 4-M20 | 117,5 |
| M mm |
N max. |
O max. |
O min. |
P max. |
P min. |
R mm |
S mm |
T mm |
U max. |
W mm |
| 6 | 82 | 46,75 | 13,75 | 40 | 17 | 24 | 43 | 62 | M130x2,0 | 139 |
| Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor |
||||||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
||||||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
