Vierbacken-Kraftspannfutter NIT-212 Ø 304 mm
Produktinformationen "Vierbacken-Kraftspannfutter NIT-212 Ø 304 mm"
Vierbacken-Kraftspannfutter NIT-212 zylindrische Aufnahme,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°
- Typ NIT-212 Ø 304 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling
| Ausführung: | 4-Backen Drehfutter |
|---|---|
| DIN: | Zylindrische Aufnahme |
| Durchgangsbohrung: | mit |
| Ø : | 304 mm |
Technische Daten
| Typ / Type |
Backenhub / Jaw stroke mm |
Zugrohrhub / Plunger stroke mm |
Max. Betätigungskraft / Max. pull force (kN) |
Max. Spannkraft / Max. gripping force (kN) |
Max. Betätigungsdruck / Max. operating pessure (kN) |
| NIT-212 | 10,6 | 23 | 57 | 147 | 27,5 |
| Trägheitsmoment / Moment of inertia (kgf-m2) |
Passende harte Aufsatzbacken / Matching hard jaws |
Passende weiche Aufsatzbacken / Matching soft jaws |
Passender Zylinder / Matching cylinder |
Max. Drehzahl / Max. speed (rpm) |
kg |
| 0,763 | HJ12 | HC12 | M2091 | 2700 | 58,5 |

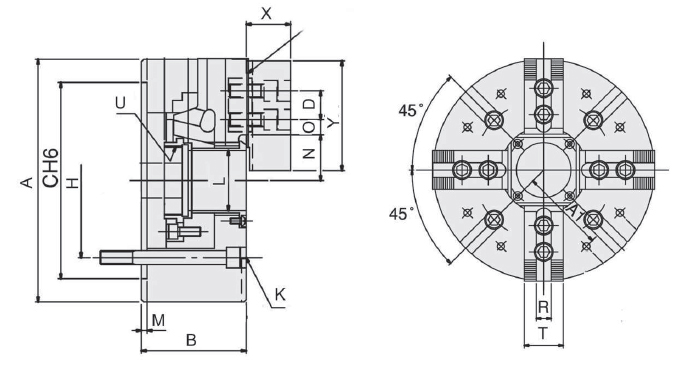

| Typ / Type |
A mm |
B mm |
C(H6) mm |
H mm |
M mm |
L mm |
U max. |
| 212 | 304 | 110 | 220 | 171,45 | 6 | 91 | M100x2 |
| T mm |
D mm |
N max. mm |
O max. mm |
O min. mm |
R mm |
K mm |
|
| 50 | 30 | 61,3 | 45,75 | 15,75 | 21 | 4-M16x110 | |
| Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor |
|||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||||
