Zweibacken-Kraftspannfutter NT-205 Ø 135 mm
Produktinformationen "Zweibacken-Kraftspannfutter NT-205 Ø 135 mm"
Zweibacken-Kraftspannfutter NT-205 zylindrische Aufnahme,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°
- Typ NT-205 Ø 135 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- Backen kompatibel zu Kitagawa Typ BT200
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling
| Ausführung: | 2-Backen Drehfutter |
|---|---|
| DIN: | Zylindrische Aufnahme |
| Durchgangsbohrung: | mit |
| Ø : | 135 mm |
Technische Daten
| Typ / Type |
Backenhub / Jaw stroke mm |
Zugrohrhub / Plunger stroke mm |
Max. Betätigungskraft / Max. draw bar pull force (kN) |
Max. Spannkraft / Max. gripping force (kN) |
| NT-205 | 5,4 | 10 | 11,36 | 23,53 |
| Passende harte Aufsatzbacken / Matching hard jaws |
Passende weiche Aufsatzbacken / Matching soft jaws |
Passender Zylinder / Matching cylinder |
Max. Drehzahl / Max. speed (rpm) |
kg |
| HJ05 | HC05 | M1036 | 7000 | 6,8 |

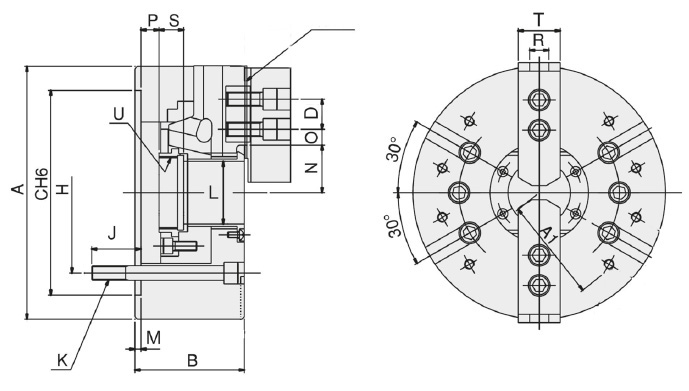

| Typ / Type |
A mm |
B mm |
C(H6) mm |
S mm |
H mm |
M mm |
Q mm |
R mm |
J mm |
| NT-205 | 135 | 60 | 110 | 20 | 82,55 | 4 | 23 | 10 | 16 |
| K | N max. |
O max. |
O min. |
P max. |
P min. |
L mm |
U max. |
D mm |
|
| 6-M10 | 26,5 | 19,5 | 6 | 16 | 6 | 33 | M40x1,5 | 14 | |
| Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor |
|||||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
Importeur/Hersteller:
Gedema GmbH
Berchumer Str. 74
58093 Hagen
E-Mail: info@messwelt.com
E-Mail: info@gedema.com
Ausgenommen sind Artikel bei denen explizit der Hersteller genannt wird.
Zubehör
