Zweibacken-Kraftspannfutter NT-206 Ø 169 mm
1.335,49 €
Sofort verfügbar, Lieferzeit: 1-3 Werktagen
Produktinformationen "Zweibacken-Kraftspannfutter NT-206 Ø 169 mm"
Zweibacken-Kraftspannfutter NT-206 zylindrische Aufnahme,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°
- Typ NT-206 Ø 169 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- Backen kompatibel zu Kitagawa Typ BT200
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling
| Ausführung: | 2-Backen Drehfutter |
|---|---|
| DIN: | Zylindrische Aufnahme |
| Durchgangsbohrung: | mit |
| Ø : | 169 mm |
Technische Daten
| Typ / Type |
Backenhub / Jaw stroke mm |
Zugrohrhub / Plunger stroke mm |
Max. Betätigungskraft / Max. draw bar pull force (kN) |
Max. Spannkraft / Max. gripping force (kN) |
| NT-206 | 5,5 | 12 | 14,22 | 37,27 |
| Passende harte Aufsatzbacken / Matching hard jaws |
Passende weiche Aufsatzbacken / Matching soft jaws |
Passender Zylinder / Matching cylinder |
Max. Drehzahl / Max. speed (rpm) |
kg |
| HJ06 | HC06 | M1246 | 6000 | 12,8 |

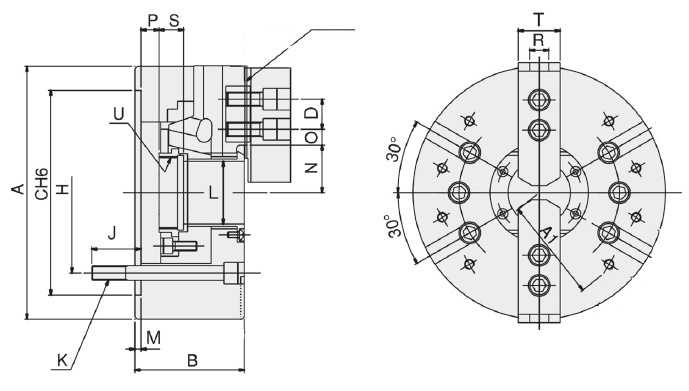

| Typ / Type |
A mm |
B mm |
C(H6) mm |
S mm |
H mm |
M mm |
Q mm |
R mm |
J mm |
| NT-206 | 169 | 81 | 140 | 19 | 104,78 | 5 | 32 | 12 | 20 |
| K | N max. |
O max. |
O min. |
P max. |
P min. |
L mm |
U max. |
D mm |
|
| 6-M12 | 32 | 24 | 7,5 | 11 | -1 | 45 | M55x2 | 20 | |
| Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor |
|||||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
Importeur/Hersteller:
Gedema GmbH
Berchumer Str. 74
58093 Hagen
E-Mail: info@messwelt.com
E-Mail: info@gedema.com
Ausgenommen sind Artikel bei denen explizit der Hersteller genannt wird.
Zubehör
Weiche Segmentbacken für Kraftspannfutter,Verzahnung 1,5 x 60° - für Futter-Typ 206 - Material: Stahl- besonders für verformungsempfindliche Werkstücke geeignet - Spannkraftübertragung auf große Spannfläche, da das Werkstück fast vollständig umschlossen wird - können als Backenrohling für Sonderbacken genutzt werden - Preis pro Satz
Harte Aufsatzbacke HJ06 für Kraftspannfutter - Verzahnung 1,5 x 60°- Backen kompatibel zu Kitagawa Kraftspannfuttern- Preis pro Stück
Weiche Aufsatzbacke Typ HC06 für Kraftspannfutter - Verzahnung 1,5 x 60°- Backen kompatibel zu Kitagawa Kraftspannfuttern- Preis pro Stück
Kraftspannfutter Hydraulikzylinder Typ 6M1246mit Durchgang für hohe Drehzahlen - inkl. Kühlmittelsammler - kompakte und leichte Bauweise - große Bohrung- geeignet für hohe Drehzahlen
