Kreuztisch stationär MF-4 DRILL, 800 x 240 mm
Produktnummer:
18-MF-4DRILL
Zolltarifnummer:
8466 3000
EAN:
4049794025789
Gewicht:
86 kg
Lagerbestand:
0
Weiterführende Links:
Artikel anfragen
Produktinformationen "Kreuztisch stationär MF-4 DRILL, 800 x 240 mm"
Kreuztisch stationär mit zwei Achsen,
BAZUS Typ MF-4 DRILL
- mit zwei zusätzlichen Anschlägen
für den X-Verfahrweg
- X-Verfahrweg: 470 mm
- Y-Verfahrweg: 240 mm
- Max. Werkstückgewicht: 290 kg
- Max. Arbeitsdruck: 1200 kg
Größe: 800 x 240 mm

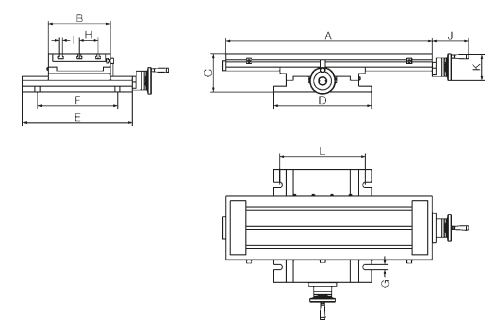

Technische Daten
| Typ / Type |
A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
G mm |
H mm |
I mm |
J mm |
K mm |
L mm |
T-Nuten / T-nuts |
| MF-3 Drill | 600 | 240 | 133 | 276 | 340 | 244 | 16 | 72 | 12 | 140 | 100 | 246 | 3 |
| MF-4 Drill | 800 | 240 | 144 | 380 | 425 | 310 | 20 | 72 | 12 | 140 | 100 | 332 | 3 |
| MF-5 Drill | 800 | 320 | 150 | 370 | 600 | 460 | 20 | 72 | 12 | 140 | 100 | 322 | 4 |
| Typ / Type |
X-Verfahrweg / X-Travel mm |
Y-Verfahrweg / Y-Travel mm |
Auflösung / Revolution mm |
Gewindesteigung / Thread lead |
Max. Werkstückgewicht / Max. weight of work piece kg |
Max. Arbeitsdruck / Max. pressure kg |
kg |
| MF-3 Drill | 350 | 160 | 0,05 | 4 | 270 | 980 | 56 |
| MF-4 Drill | 470 | 240 | 0,05 | 4 | 290 | 1200 | 86 |
| MF-5 Drill | 470 | 300 | 0,05 | 4 | 290 | 1200 | 122 |
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
Importeur/Hersteller:
Gedema GmbH
Berchumer Str. 74
58093 Hagen
E-Mail: info@messwelt.com
E-Mail: info@gedema.com
Ausgenommen sind Artikel bei denen explizit der Hersteller genannt wird.
