Dreibacken-Kraftspannfutter N-206A5 Ø 169 mm

Vorschau: Dreibacken-Kraftspannfutter N-206A5 Ø 169 mm Vorschau: Zeichnung Dreibacken-Kraftspannfutter N-206A5 Ø 169 mm
Dreibacken-Kraftspannfutter N-206A5 Ø 169 mm

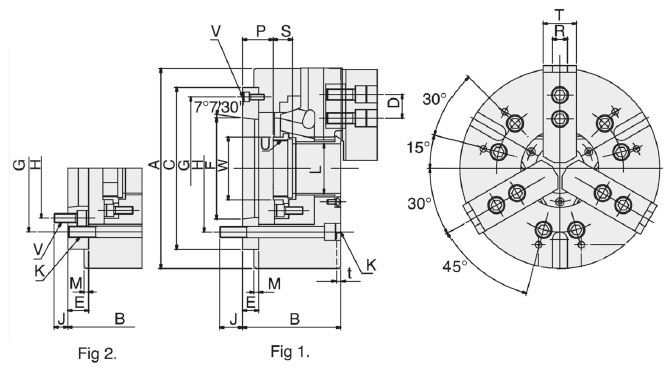

Zeichnung Dreibacken-Kraftspannfutter N-206A5 Ø 169 mm

1.326,63 € *
1.578,69 € inkl. MwSt.

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit auf Anfrage

  • Artikel-Nr.: T9-N-206A5
  • Zolltarifnummer: 8466 2091
  • EAN: 4049794002261
  • Gewicht: 15 kg
  • Lagerbestand: 0
Beschreibung Technische Daten Bewertungen 0
Beschreibung
Dreibacken-Kraftspannfutter N-206A5 DIN 55026, mit Durchgangsbohrung - Verzahnung 1,5 x 60°... mehr
Menü schließen
Produktinformationen "Dreibacken-Kraftspannfutter N-206A5 Ø 169 mm"

Dreibacken-Kraftspannfutter N-206A5 DIN 55026,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°

- Typ N-206A5 Ø 169 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
  für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
  Befestigungsschrauben, Zugrohradapterrohling

Ausführung: 3-Backen Drehfutter
DIN: 55026
Ø : 169 mm
Durchgangsbohrung: mit
Weiterführende Links zu "Dreibacken-Kraftspannfutter N-206A5 Ø 169 mm"
Technische Daten
Typ / Type Fig Backenhub / Jaw stroke mm Zugrohrhub / Plunger stroke mm Max.... mehr
Zurück
Typ /
Type		 Fig Backenhub /
Jaw stroke mm		 Zugrohrhub /
Plunger stroke mm		 Max. Betätigungskraft /
Max. pull force (kN)		 Max. Spannkraft /
Max. gripping force (kN)
N-206A5 1 5,5 12 22 57

Max. Betätigungsdruck /
Max. operating pessure (kN)		 Passende harte Aufsatzbacken /
Matching hard jaws		 Passende weiche Aufsatzbacken /
Matching soft jaws		 Passender Zylinder /
Matching cylinder		 Max. Drehzahl /
Max. speed (rpm)		 kg
28,5 HJ06 HC06 M1246 6000 14,2



Typ /
Type		 A
mm		 B
mm		 D
mm		 E
mm		 F
mm		 C
mm		 H
mm		 J
mm		 K
N-206A5 169 91 20 15 82,563 140 104,78 16 6xM10

  L
mm		 M
mm		 P
max.		 P
min.		 R
mm		 S
mm		 T
mm		 U
max.		 V
  45 5 26 14 12 19 32 M55x2,0 3xM6

Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling /
Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor

Angaben ohne Gewähr, technische Änderungen vorbehalten /
Information provided without guarantee, technical changes reserved
