Dreibacken-Kraftspannfutter NB-212A11 Ø 318 mm

Dreibacken-Kraftspannfutter NB-212A11 Ø 318 mm

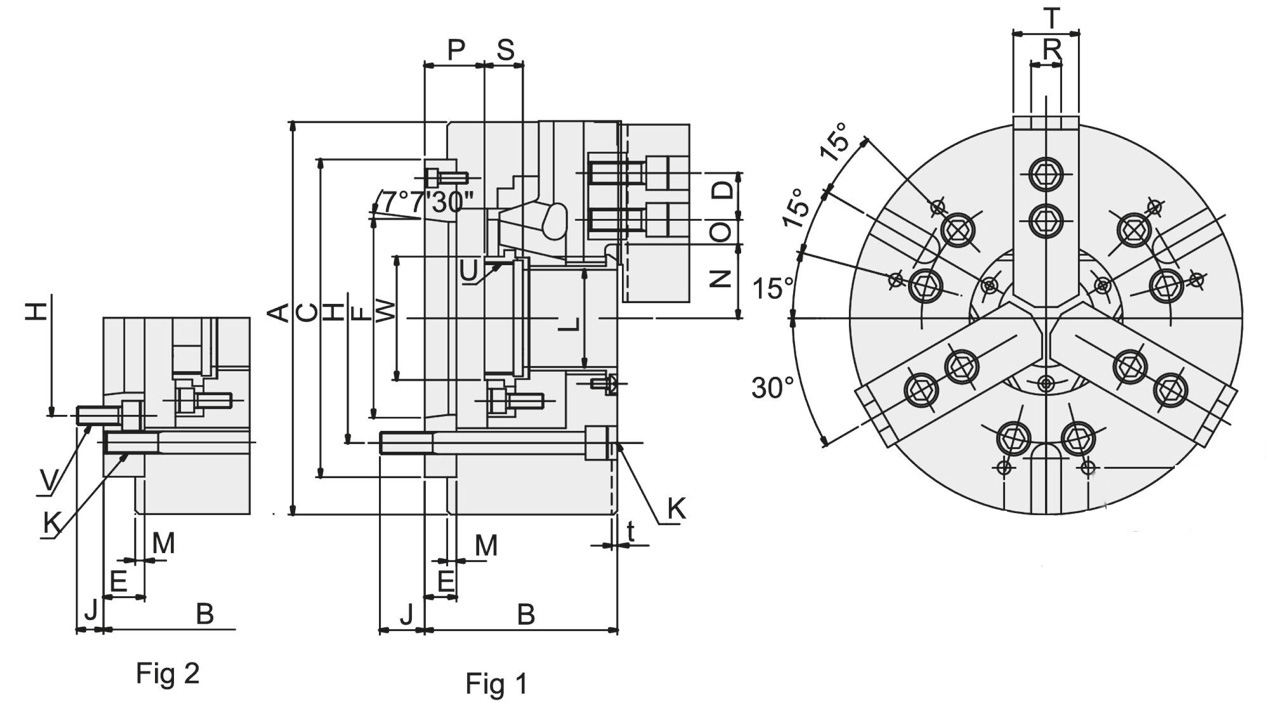

Zeichnung Dreibacken-Kraftspannfutter NB-212A11 Ø 318 mm

3.943,48 € *

4.692,74 € inkl. MwSt.

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: T9-NB-212A11
Zolltarifnummer: 8466 2091
EAN: 4049794063842
Gewicht: 65 kg
Lagerbestand: 1

Dreibacken-Kraftspannfutter NB-212A11 DIN 55026, mit großer Durchgangsbohrung - Verzahnung... mehr

Menü schließen

Produktinformationen "Dreibacken-Kraftspannfutter NB-212A11 Ø 318 mm"

Dreibacken-Kraftspannfutter NB-212A11 DIN 55026,
mit großer Durchgangsbohrung - Verzahnung 1,5 x 60°

- Typ NB-212A11 Ø 318 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- Backen kompatibel zu Kitagawa Typ BB200
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling

Ausführung:	3-Backen Drehfutter
DIN:	55026
Ø :	318 mm
Durchgangsbohrung:	mit

Weiterführende Links zu "Dreibacken-Kraftspannfutter NB-212A11 Ø 318 mm"

Typ / Type Backenhub / Jaw stroke mm Zugrohrhub / Plunger stroke mm Max.... mehr

Zurück

Typ / Type	Backenhub / Jaw stroke mm	Zugrohrhub / Plunger stroke mm	Max. Betätigungskraft / Max. pull force (kN)	Max. Spannkraft / Max. gripping force (kN)	Max. Betätigungsdruck / Max. operating pessure (kN)
NB-212A11	10,6	23	57	147	20,5

Passende harte Aufsatzbacken / Matching hard jaws	Passende weiche Aufsatzbacken / Matching soft jaws	Passender Zylinder / Matching cylinder		Max. Drehzahl / Max. speed (rpm)	kg
HJ12	HC12	RC-15		3300	61

Typ / Type	A mm	B mm	C mm	D mm	E mm	F mm	H mm	J mm	K	L mm	M mm
NB-212A11	318	126	300	30	22	196,8	235	20	6-M20	210	6

	O max.	O min.	P max.	P min.	t mm	R mm	S max.	T min.	U max.	V	W max.
	53,5	19	26	3	5	21	28	52	M115x2	6xM16	143

Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor

Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved
