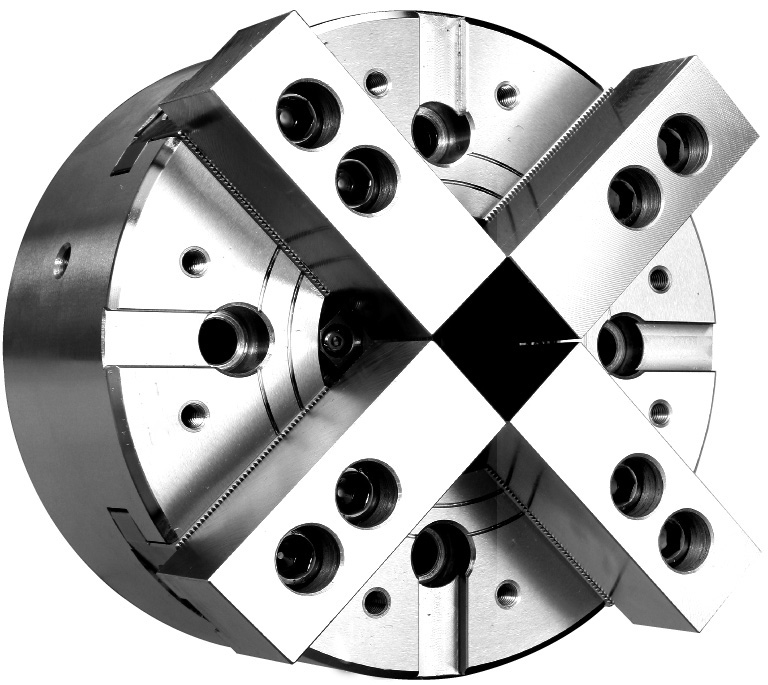

Vierbacken-Kraftspannfutter NIT-208A5 Ø 210 mm

Vierbacken-Kraftspannfutter NIT-208A5 Ø 210 mm

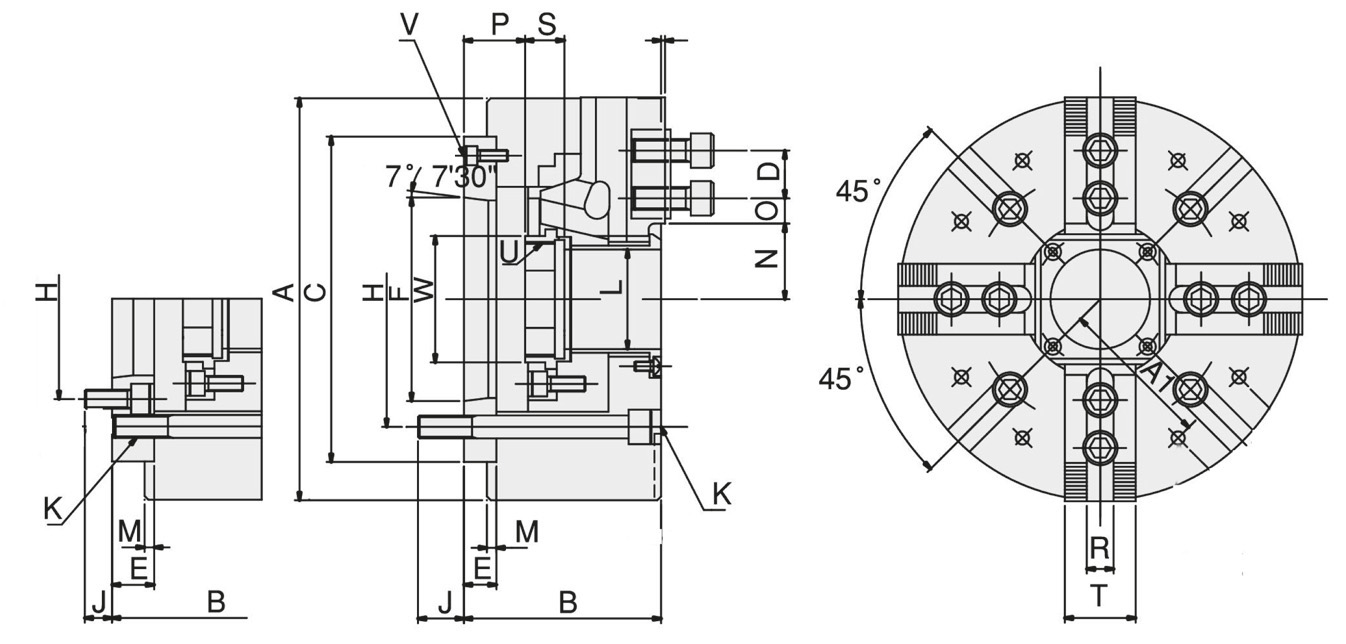

Zeichnung Vierbacken-Kraftspannfutter NIT-208A5 Ø 210 mm

2.262,65 € *

2.692,55 € inkl. MwSt.

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: T9-NIT-208A5
Zolltarifnummer: 8466 2091
EAN: 4049794025185
Gewicht: 28,7 kg
Lagerbestand: 1

Vierbacken-Kraftspannfutter NIT-208A5 DIN 55026, mit Durchgangsbohrung - Verzahnung 1,5 x 60°... mehr

Menü schließen

Produktinformationen "Vierbacken-Kraftspannfutter NIT-208A5 Ø 210 mm"

Vierbacken-Kraftspannfutter NIT-208A5 DIN 55026,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°

- Typ NIT-208A5 Ø 210 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling

Ausführung:	4-Backen Drehfutter
DIN:	55026
Ø :	210 mm
Durchgangsbohrung:	mit

Weiterführende Links zu "Vierbacken-Kraftspannfutter NIT-208A5 Ø 210 mm"

Typ / Type Backenhub / Jaw stroke mm Zugrohrhub / Plunger stroke mm Max.... mehr

Zurück

Typ / Type	Backenhub / Jaw stroke mm	Zugrohrhub / Plunger stroke mm	Max. Betätigungskraft / Max. pull force (kN)	Max. Spannkraft / Max. gripping force (kN)	Max. Betätigungsdruck / Max. operating pessure (kN)
NIT-208A5	7,4	16	34,40	88	26,5

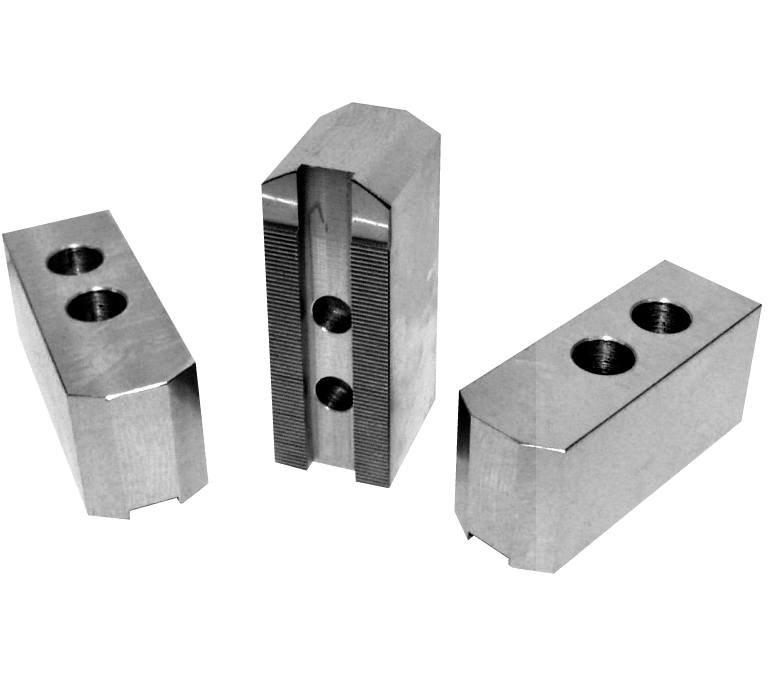

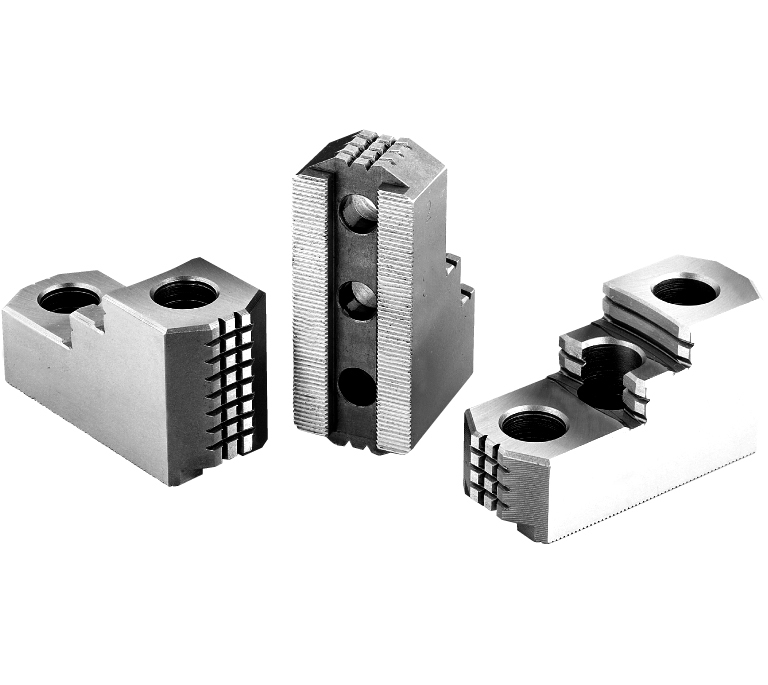

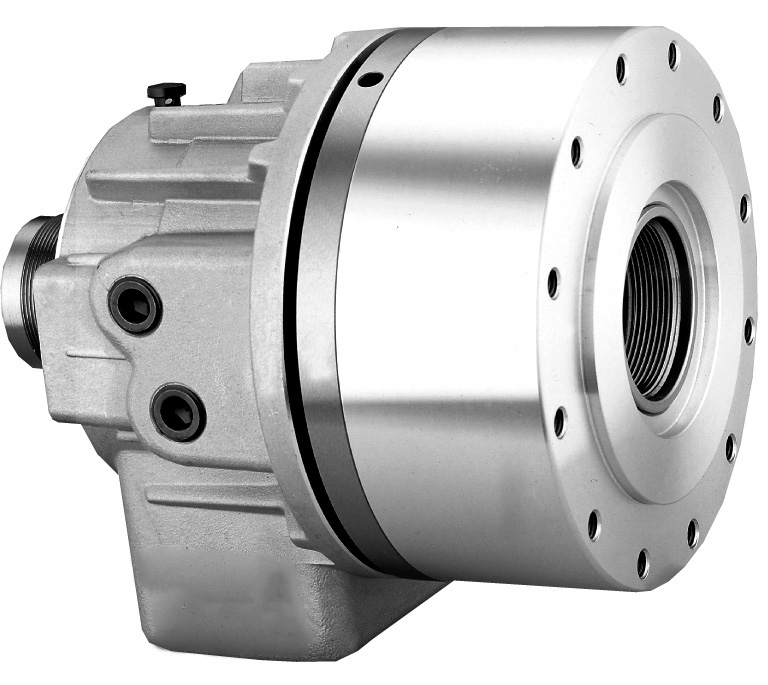

Trägheitsmoment / Moment of inertia (kgf-m2)	Passende harte Aufsatzbacken / Matching hard jaws	Passende weiche Aufsatzbacken / Matching soft jaws	Passender Zylinder / Matching cylinder	Max. Drehzahl / Max. speed (rpm)	kg
0,177	HJ08	HC08	M1552	3600	24

Typ / Type	A mm	B mm	D mm	E mm	F mm	C mm	H mm	J mm	K	L mm
NIT-208A5	210	109	25	23	82,563	170	104,78	13	4-M12	52

M mm	N max.	O max.	O min.	P max.	P min.	R mm	S mm	T mm	U max.	W mm
5	38,7	30	10,5	37,5	21,5	14	20,5	37	M60x2,0	66

Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor

Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved
