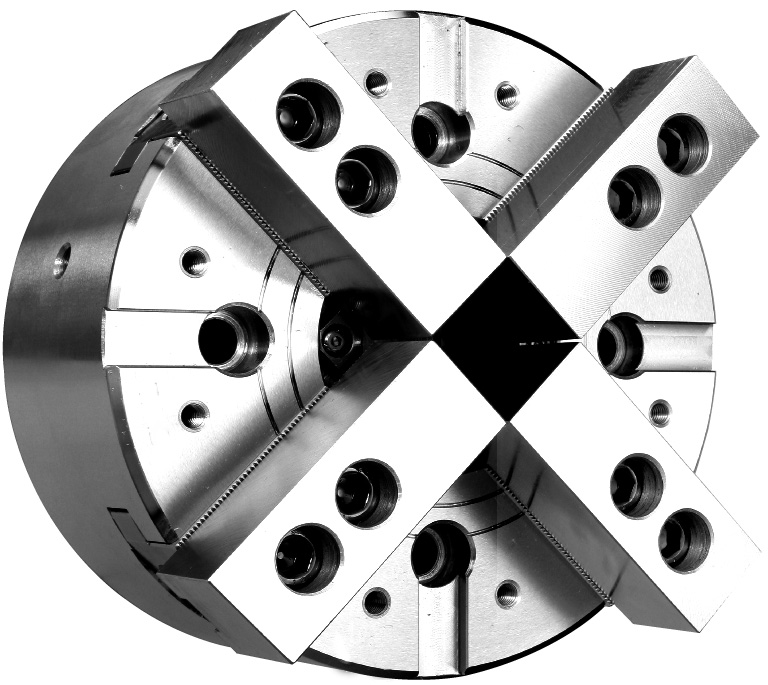

Vierbacken-Kraftspannfutter NIT-206 Ø 169 mm

Vierbacken-Kraftspannfutter NIT-206 Ø 169 mm

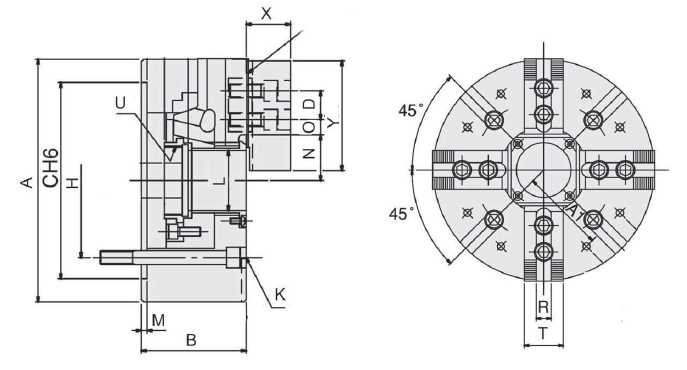

Zeichnung Vierbacken-Kraftspannfutter NIT-206 Ø 169 mm

1.938,48 € *

2.306,79 € inkl. MwSt.

zzgl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikel-Nr.: T9-NIT-206
Zolltarifnummer: 8466 2091
EAN: 4049794669457
Gewicht: 14 kg
Lagerbestand: 2

Vierbacken-Kraftspannfutter NIT-206 zylindrische Aufnahme, mit Durchgangsbohrung - Verzahnung... mehr

Menü schließen

Produktinformationen "Vierbacken-Kraftspannfutter NIT-206 Ø 169 mm"

Vierbacken-Kraftspannfutter NIT-206 zylindrische Aufnahme,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°

- Typ NIT-206 Ø 169 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling

Ausführung:	4-Backen Drehfutter
DIN:	Zylindrische Aufnahme
Ø :	169 mm
Durchgangsbohrung:	mit

Weiterführende Links zu "Vierbacken-Kraftspannfutter NIT-206 Ø 169 mm"

Typ / Type Backenhub / Jaw stroke mm Zugrohrhub / Plunger stroke mm... mehr

Zurück

Typ / Type	Backenhub / Jaw stroke mm	Zugrohrhub / Plunger stroke mm	Max. Betätigungskraft / Max. pull force (kN)	Max. Spannkraft / Max. gripping force (kN)	Max. Betätigungsdruck / Max. operating pessure (kN)
NIT-206	5,5	12	22	57	28,5

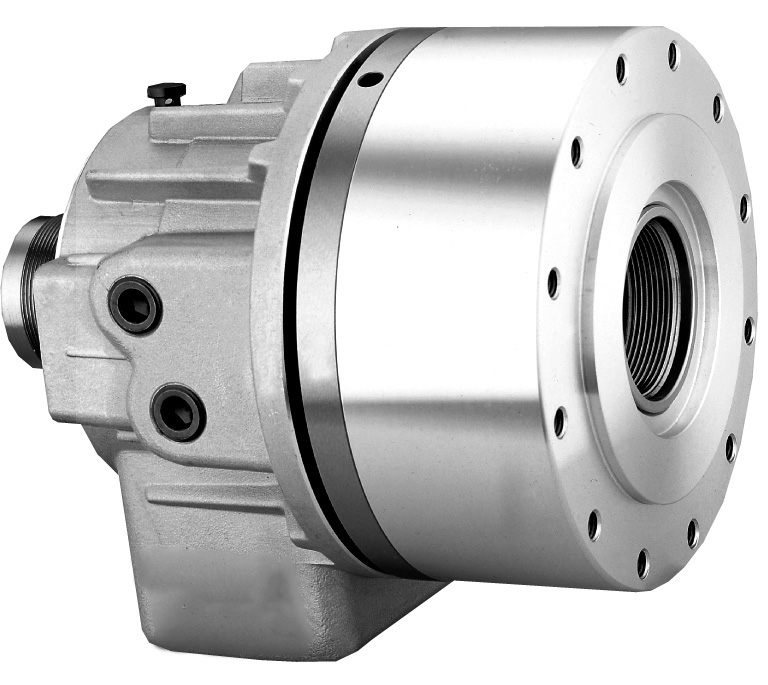

Trägheitsmoment / Moment of inertia (kgf-m2)	Passende harte Aufsatzbacken / Matching hard jaws	Passende weiche Aufsatzbacken / Matching soft jaws	Passender Zylinder / Matching cylinder	Max. Drehzahl / Max. speed (rpm)	kg
0,058	HJ06	HC06	M1546	4500	14

Typ / Type	A mm	B mm	C(H6) mm	H mm	M mm	L mm	U max.
206	169	81	140	104,78	5	45	M55x2

	T mm	D mm	N max. mm	O max. mm	O min. mm	R mm	K mm
	31	20	32	22,75	9,25	12	4-M10x80

Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor

Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved
