Vierbacken-Kraftspannfutter NIT-215 Ø 381 mm

Vierbacken-Kraftspannfutter NIT-215 Ø 381 mm

7.387,46 € *

8.791,08 € inkl. MwSt.

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit auf Anfrage

Artikel-Nr.: T9-NIT-215
Zolltarifnummer: 8466 2091
EAN: 4049794025178
Gewicht: 114 kg
Lagerbestand: 0

Vierbacken-Kraftspannfutter NIT-215 zylindrische Aufnahme, mit Durchgangsbohrung - Verzahnung... mehr

Menü schließen

Produktinformationen "Vierbacken-Kraftspannfutter NIT-215 Ø 381 mm"

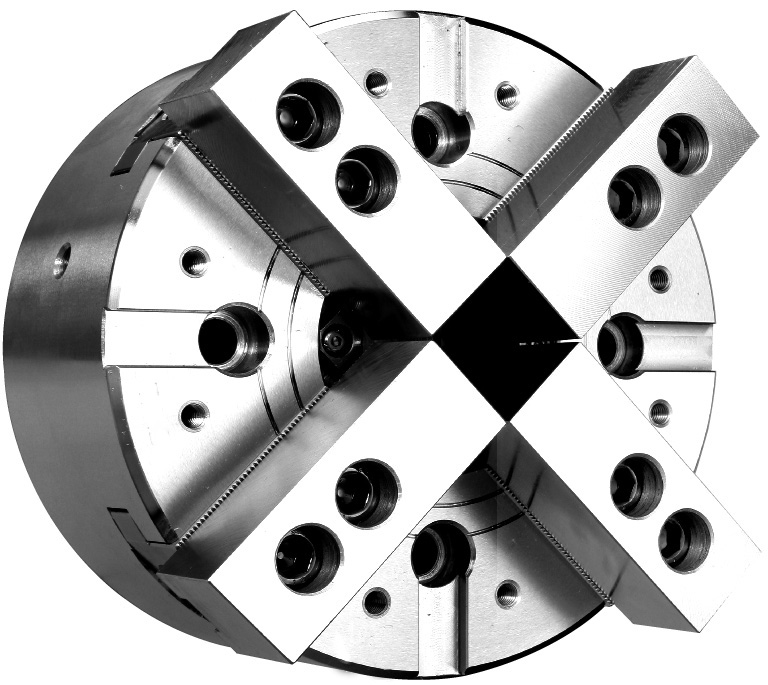

Vierbacken-Kraftspannfutter NIT-215 zylindrische Aufnahme,
mit Durchgangsbohrung - Verzahnung 1,5 x 60°

- Typ NIT-215 Ø 381 mm
- Futterkörper aus Stahl
- alle Verschleißteile gehärtet und geschliffen
für hohe Rundlaufgenauigkeit und Langlebigkeit
- Schmiernippel in jeder Grundbacke
- inkl. je 1 Satz Grund- und weiche Aufsatzbacken,
Befestigungsschrauben, Zugrohradapterrohling

Ausführung:	4-Backen Drehfutter
DIN:	Zylindrische Aufnahme
Ø :	381 mm
Durchgangsbohrung:	mit

Weiterführende Links zu "Vierbacken-Kraftspannfutter NIT-215 Ø 381 mm"

Typ / Type Backenhub / Jaw stroke mm Zugrohrhub / Plunger stroke mm Max.... mehr

Zurück

Typ / Type	Backenhub / Jaw stroke mm	Zugrohrhub / Plunger stroke mm	Max. Betätigungskraft / Max. pull force (kN)	Max. Spannkraft / Max. gripping force (kN)	Max. Betätigungsdruck / Max. operating pessure (kN)
NIT-215	10,6	23	71	180	23,5

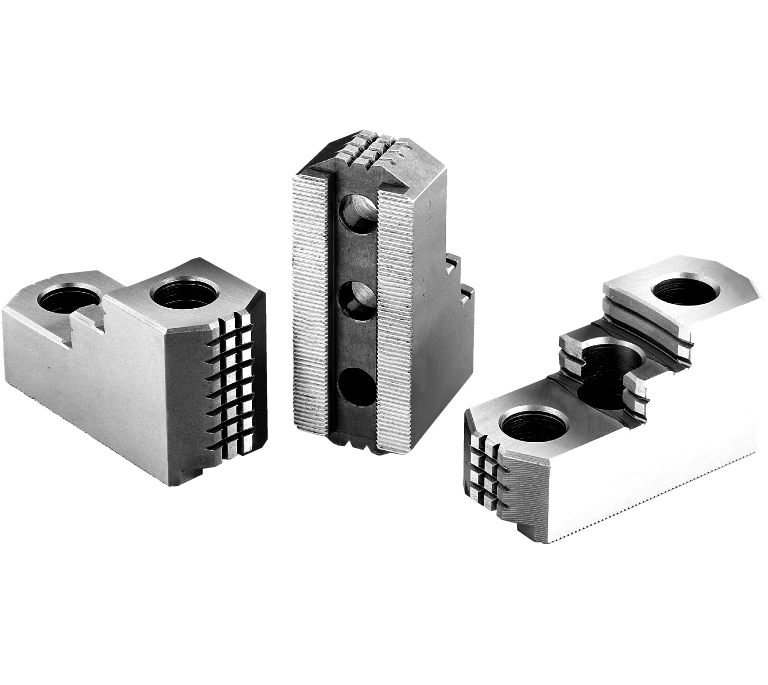

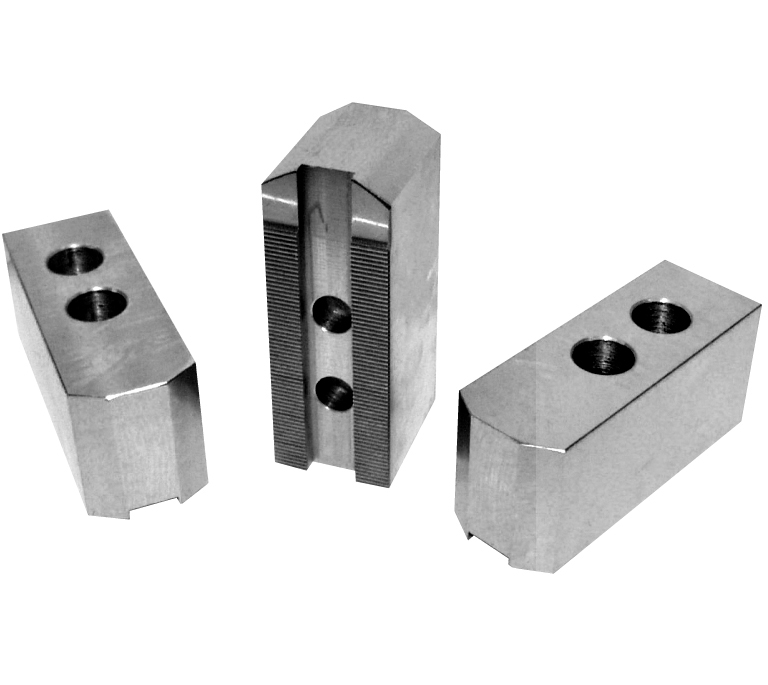

Trägheitsmoment / Moment of inertia (kgf-m2)	Passende harte Aufsatzbacken / Matching hard jaws	Passende weiche Aufsatzbacken / Matching soft jaws	Passender Zylinder / Matching cylinder	Max. Drehzahl / Max. speed (rpm)	kg
2,331	HJ15	HC15	M2511	1900	114

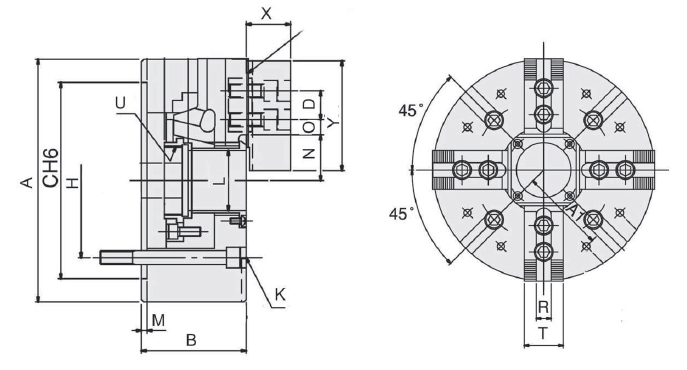

Typ / Type	A mm	B mm	C(H6) mm	H mm	M mm	L mm	U max.
215	381	133	300	235	6	117,5	M130x2

	T mm	D mm	N max. mm	O max. mm	O min. mm	R mm	K mm
	62	43	82	42,25	16,75	22	4-M20x135

Inkl. je 1 Satz Grund- und weiche Aufsatzbacken, Befestigungsschrauben, Zugrohradapterrohling / Incl. 1 set each of hardened base jaws and soft top jaws, fixation screws, blank draw tube adaptor

Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved
