Rundtisch Bison Typ 5859-500
Produktnummer:
375859060000
Zolltarifnummer:
84663000
EAN:
5907412218748
Gewicht:
277,5 kg
Lagerbestand:
0
Weiterführende Links:
Artikel anfragen
Produktinformationen "Rundtisch Bison Typ 5859-500"

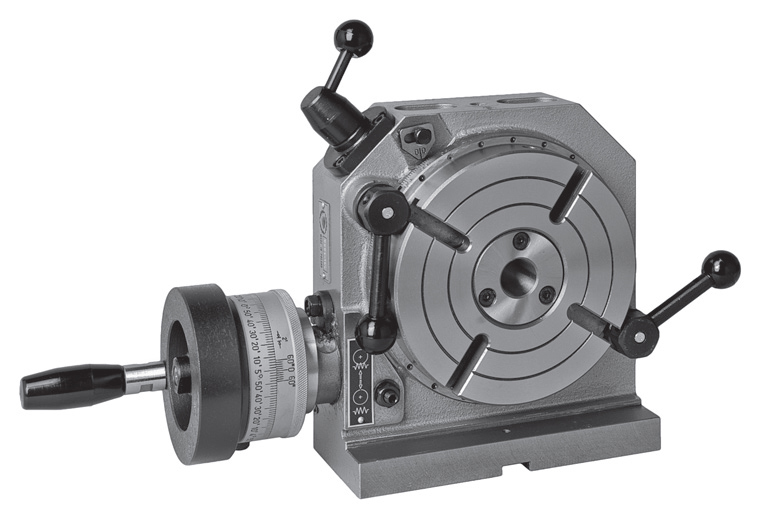

Rundtisch Bison Typ 5859-500,
Horizontal / Vertikal Rundtisch
- die drei beiliegenden Teilscheiben ermöglichen Teilungen
mit Genauigkeiten von 1’
- Teilung über das Handrad ermöglicht eine Genauigkeit
von 1’30’’
- Morsekonus gehärtet und geschliffen, zur Gewährleistung
einer langen Lebensdauer
- Übersetzungsverhältnis 1:120
- inkl. drei Teilscheiben mit Befestigungsschrauben,
Nutensteinen und Hebehilfe

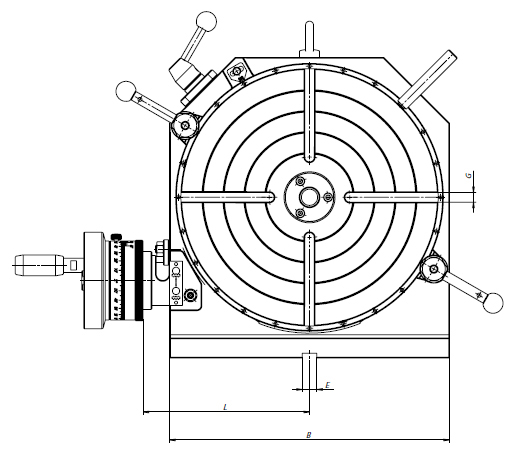

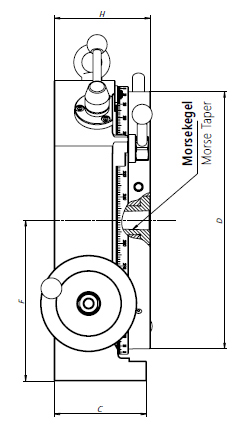

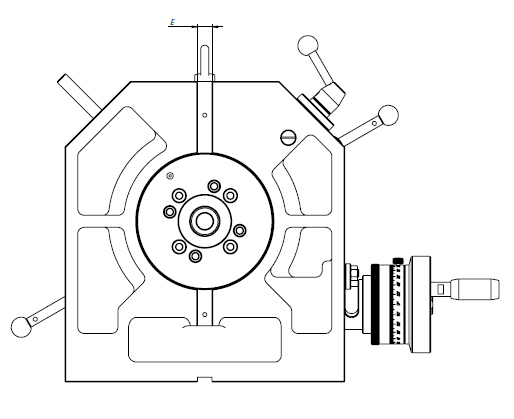

Technische Daten
| Typ / Type |
Übersetzung / Worm ratio |
A | B | C | D | E | F | G | H | L |
| 5859-160 | 1:60 | 225,0 | 200 | 90 | 160 | 13 | 125 | 4x10 | 96 | 127,0 |
| 5859-200 | 1:60 | 270,0 | 245 | 95 | 200 | 13 | 150 | 4x10 | 98 | 147,0 |
| 5859-250 | 1:90 | 317,5 | 285 | 115 | 250 | 18 | 175 | 4x12 | 115 | 175,0 |
| 5859-320 | 1:90 | 374,0 | 348 | 115 | 320 | 18 | 200 | 4x12 | 120 | 207,0 |
| 5859-400 | 1:90 | 465,0 | 430 | 125 | 400 | 18 | 250 | 6x14 | 135 | 248,0 |
| 5859-500 | 1:120 | 582,5 | 535 | 170 | 500 | 18 | 315 | 8x16 | 175 | 310,5 |
| MK / MT |
Flansch / Adapters |
Drehfutter / Chucks |
Maximale Belastung (daN) horizontal / Permissible weight of workpieces (daN) horizontal |
Maximale Belastung (daN) vertikal / Permissible weight of workpieces (daN) vertikal |
kg |
| 3 | 160 | 160 | 85 | 40 | 28,0 |
| 3 | 160, 200 | 160, 200 | 120 | 45 | 34,1 |
| 3 | 250 | 250 | 160 | 80 | 57,5 |
| 3 | 315, 250 | 315, 250 | 210 | 110 | 80,0 |
| 4 | 400 | 400 | 350 | 125 | 140,5 |
| 5 | - | - | 420 | 200 | 277,5 |
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
