Zentrischspanner Typ NPZS 47/138 mm für Nullpunktsystem
Produktinformationen "Zentrischspanner Typ NPZS 47/138 mm für Nullpunktsystem"
Zentrischspanner NPZS 47/138 mm für Nullpunkt-Spannsystem
- für 4/5-Achs-Bearbeitung
- horizontal und vertikal einsetzbar
-
Backenbreite: 47 mm
- Spannweite 138 mm
- Wiederholgenauigkeit: 0,02 mm
- Umkehrbacken zur Erweiterung der Spannweite
- Körper aus Stahl HRC45°, Backen aus Stahl HRC55°
| Ausführung: | mechanisch |
|---|---|
| Backenbreite: | 47 mm |
| Fabrikat: | Zentra |
| Typ: | Zentrischspanner |

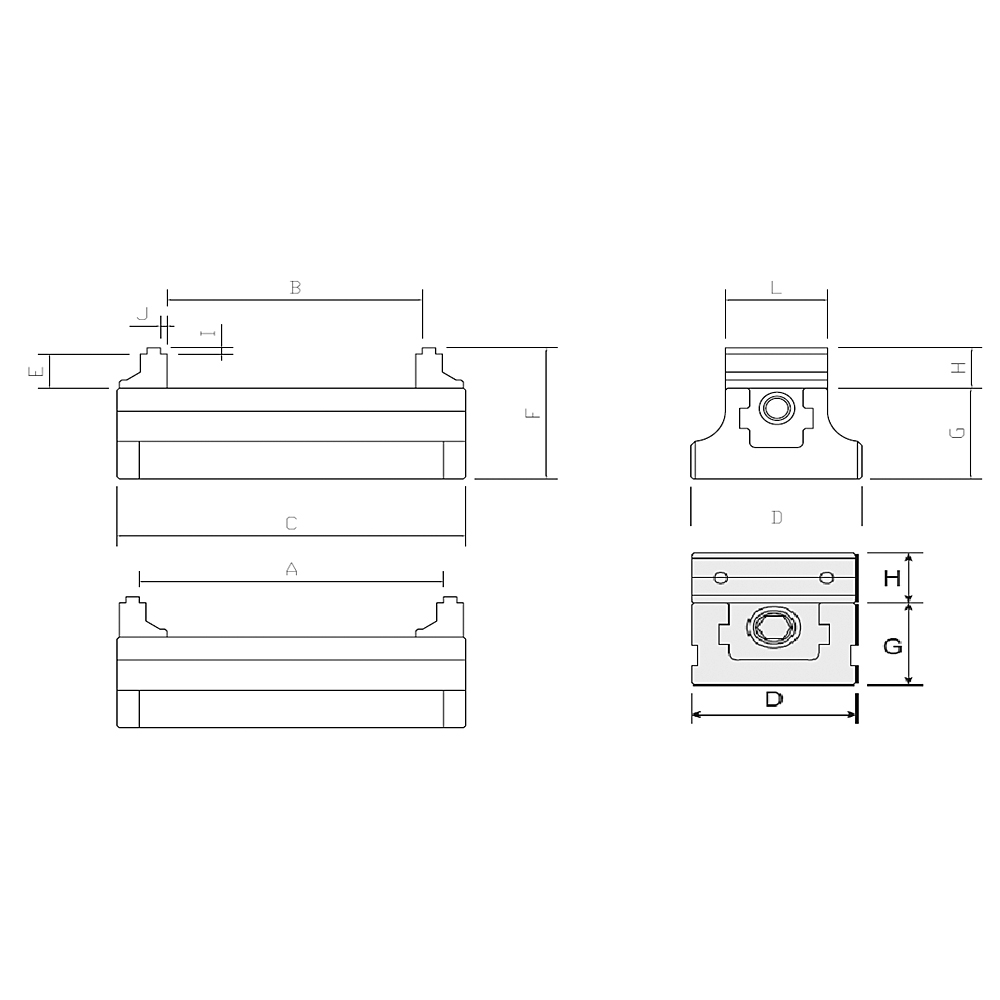

Technische Daten
| A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
G mm |
H mm |
I mm |
J mm |
K mm |
L mm |
kg |
| 58 | 40 | 77 | 77 | 17 | 65 | 45 | 20 | 3 | 3 | 52 | 47 | 2 |
| 138 | 120 | 157 | 77 | 17 | 65 | 45 | 20 | 3 | 3 | 52 | 47 | 4 |
| 110 | 60 | 150 | 125 | 29 | 89 | 57 | 32 | 3 | 3 | 96 | 125 | 9 |
| 165 | 115 | 200 | 125 | 29 | 89 | 57 | 32 | 3 | 3 | 96 | 125 | 11 |
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
||||||||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
