Planscheibe DIN 55027, Ø 200 mm, KK 4
344,02 €*
409,38 € inkl. Mwst.
Sofort verfügbar, Lieferzeit: 1-3 Werktagen
Produktnummer:
ZE-4157-204
Zolltarifnummer:
8466 2091
EAN:
4049794047989
Gewicht:
15 kg
Lagerbestand:
2
Weiterführende Links:
Artikel anfragen
Produktinformationen "Planscheibe DIN 55027, Ø 200 mm, KK 4"
Planscheibe Kurzkegelaufnahme nach DIN 55027, einteilige Backen
- Futterkörper aus Guss
- mit 4 einzeln verstellbaren Backen
- besonders geeignet zum Spannen von
unregelmäßig geformten Werkstücken
- inkl. je 1 Satz einteiliger Umkehrbacken,
Spannschlüssel und Befestigungsschrauben
- Ø 200 mm, KK 4
| Backen: | einteilige Backen |
|---|---|
| DIN: | 55027 |
| Fabrikat: | Zentra |
| Kurzkegel : | 4 |
| Material: | Guss |
| Ø : | 200 mm |

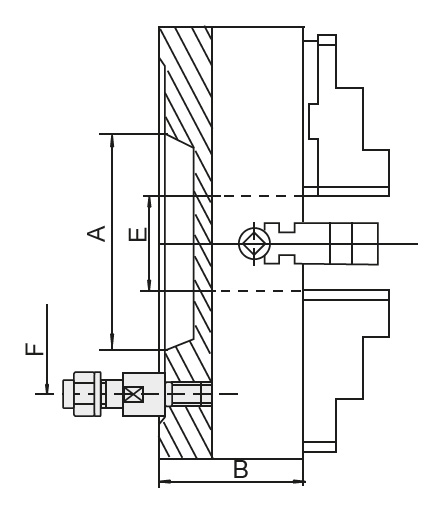

Technische Daten
| A (Ø) mm |
KK Taper |
B mm |
D mm |
E mm |
F mm |
RPM MAX min -1 |
kg |
| 200 | 4 | 75 | 63,5 | 56 | 85 | 1800 | 10 |
| 200 | 5 | 75 | 82,6 | 56 | 104,8 | 1800 | 10 |
| 200 | 6 | 75 | 106,4 | 56 | 133,4 | 1800 | 10 |
| 250 | 5 | 85 | 82,6 | 65 | 104,8 | 1500 | 27,5 |
| 250 | 6 | 85 | 106,4 | 65 | 133,4 | 1500 | 27,5 |
| 250 | 8 | 85 | 139,7 | 65 | 171,4 | 1500 | 27,5 |
| 315 | 5 | 95 | 82,6 | 80 | 104,8 | 1200 | 39,5 |
| 315 | 6 | 95 | 106,4 | 80 | 133,4 | 1200 | 39,5 |
| 315 | 8 | 95 | 139,7 | 80 | 171,4 | 1200 | 39,5 |
| 315 | 11 | 95 | 196,9 | 80 | 235 | 1200 | 39,5 |
| 400 | 6 | 105 | 106,4 | 100 | 133,4 | 800 | 60 |
| 400 | 8 | 105 | 139,7 | 100 | 171,4 | 800 | 60 |
| 400 | 11 | 105 | 196,9 | 100 | 235 | 800 | 60 |
| 500 | 8 | 120 | 139,7 | 125 | 171,4 | 500 | 95,5 |
| 500 | 11 | 120 | 196,9 | 125 | 235 | 500 | 95,5 |
| 630 | 8 | 140 | 139,7 | 125 | 171,4 | 400 | 165 |
| 630 | 11 | 140 | 196,9 | 160 | 235 | 400 | 165 |
| 630 | 15 | 140 | 285,8 | 160 | 330,2 | 400 | 165 |
| 800 | 11 | 145 | 196,9 | 180 | 235 | 300 | 298 |
| 800 | 15 | 145 | 285,8 | 180 | 330,2 | 300 | 298 |
| Inkl. je 1 Satz einteiliger Umkehrbacken, Spannschlüssel, Befestigungsschrauben / Incl. 1 set hardened reversible jaws, wrench, fixing screws |
|||||||
| Angaben ohne Gewähr, technische Änderungen vorbehalten / Information provided without guarantee, technical changes reserved |
|||||||
Informationen zur Produktsicherheit:
- Nur für technisch versierte und mit dem Produkt vertraute Anwender sowie Handwerker geeignet.
- Nur für den vorhergesehenen Verwendungszweck geeignet.
- Unsachgemäße Verwendung kann zu Schäden und Verletzungen führen.
